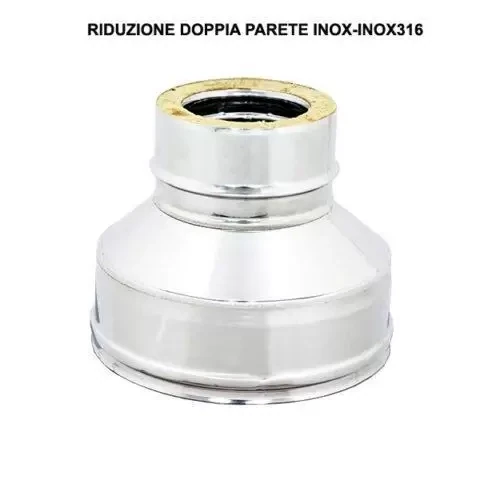

RIDUZIONI DOPPIA PARETE INOX COIBENTATA CON LANA DI ROCCIA

DESCRIZIONE

La Riduzione a parete doppia rappresenta il raccordo necessario per ridurre, compatibilmente alla scelta dei diametri gestiti, tratti sub orizzontali o sub verticali di un Sistema Camino secondo la UNI EN 1856-1, o di un canale da fumo.

CARATTERISTICHE :

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 – L050) spessore mm 0.5.

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 – L030) spessore mm 0.5 o Rame spessore mm 0.6.

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc.

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.

APPLICAZIONI

Convoglio e smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1; convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo; ventilazione in sistemi di ripresa e mandata Aria, al servizio di Condotte di Areazione. Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

– a secco (D)

– a umido (W)Pressioni:

– Positive (P1 = 200 Pa)

– Negative (N1 = 40 Pa).Temperature di Esercizio:

– ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

– ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
